Rapporto sul test delle aste di perforazione PULANKA

PANORAMICA DEL PROGETTO

Obiettivo del test

Attraverso prove di scavo stradale e di ridimensionamento, valutare la durata di esercizio finale dell'asta di perforazione Pulanka (MF-T38-H35-R32, lunghezza: 4300 mm) e confrontarla con la durata di esercizio dell'asta di altra marca, valutando così la qualità generale della nuova asta di perforazione Pulanka in termini di durezza, tenacità e altre proprietà.

Panoramica della costruzione nell'area mineraria di prova

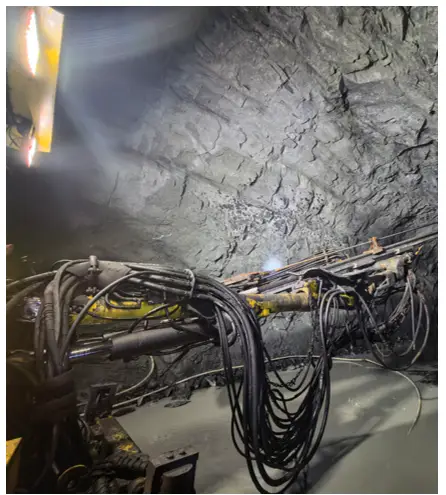

Questo test viene condotto nell'area mineraria di Zaozhuang, nella provincia di Shandong, dove il tipo di costruzione è lo scavo di tunnel. In questo sito sono operativi un totale di 14 impianti di perforazione Epiroc K111, di cui 5 unità nel turno diurno fino alle 18:00 e 4 unità nel turno notturno fino alle 5:30 del mattino successivo. I tipi di roccia includono principalmente biotite, leptinite e anfibolite, parzialmente miscelati con minerale di anfibolo di magnetite, minerale di tremolite di magnetite e minerale di quarzite di magnetite. La durezza della roccia è f = 14–16 e i campioni sono costituiti sia da rocce di scarto che da minerali.

Parametri dell'attrezzatura

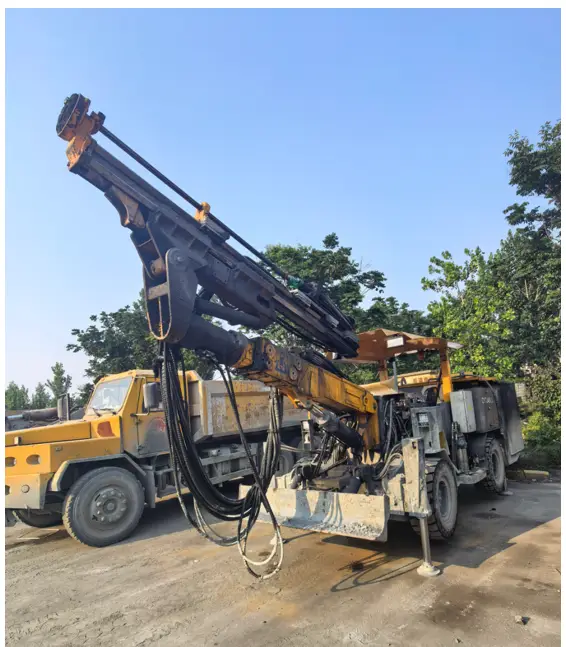

Modello e produttore dell'impianto di perforazione: Epiroc K111
Modello e produttore della perforatrice da roccia: COP 1838HD+
Modello e produttore dell'asta di perforazione: MF-T38-H35-R32, lunghezza 4300 mm (Pulanka)
Modello e produttore dell'adattatore con gambo: Adattatore con gambo COP1838-435-T38 (Epiroc)

Parametri di perforazione

1. Parametri di perforazione:
Il numero di fori di esplosione per singola faccia è di circa 60, con una profondità del singolo foro di circa 3,8 metri. Pertanto, la metratura totale di perforazione per giro di fori da esplosione è di circa 228 metri per asta di perforazione.
2. Parametri delle prestazioni operative:
Potenza massima d'impatto: 18 kW
Energia d'impatto: 333 J
Frequenza d'impatto: 60 Hz
Pressione massima d'impatto: 230 Bar
Tasso di penetrazione:
Nelle pareti rocciose di scarto: il tempo di perforazione del singolo foro varia da 2:40 a 2:55, corrispondente ad una velocità di penetrazione di 1,36 m/min.
Nel fronte minerario: il tempo di perforazione del foro singolo è di 30 secondi più lento di quello nel fronte roccioso di scarto, corrispondente a una velocità di penetrazione di 1,15 m/min.

Utilizzo e condizioni del concorrente

La durata utile tipica delle aste di perforazione di altre marche comuni varia da 9 a 11 cicli di sabbiatura con una media di 10 cicli. La metratura media di perforazione per singola asta è di 2.280 metri. La modalità di cedimento delle aste di perforazione convenzionali al termine della vita utile è mostrata nella Figura 1-1.

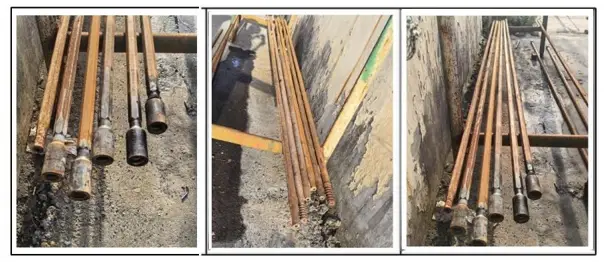

Figura 1-1 Condizioni di guasto delle aste di perforazione della concorrenza

Risultato del test dell'asta di perforazione PULANKA n.1

L'asta di perforazione n. 1 ha completato 11 colpi di brillamento con una metratura totale di tunnel di 2.508 metri. Nella fase successiva, il corpo dell'asta vicino alla filettatura maschio è stato piegato a causa delle operazioni di eliminazione del pericolo, con conseguente rottamazione e guasto finale. Vedere la Figura 2-1 per i dettagli.

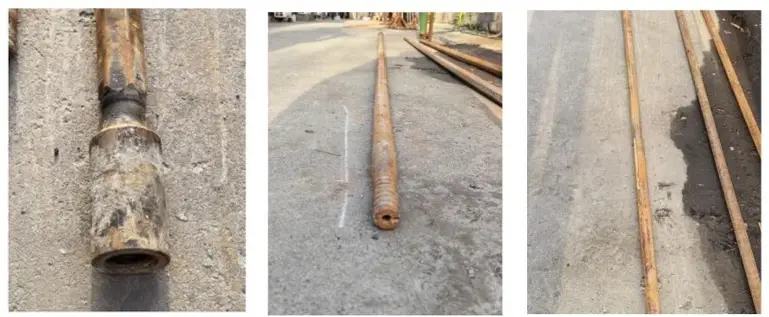

2-1 Immagine dell'asta di perforazione Pulanka n.1

Risultato del test dell'asta di perforazione PULANKA n.2

L'asta di perforazione n. 2 è stata utilizzata per 15 colpi di brillamento con una metratura totale di perforazione di 3.420 metri, inclusi 6 colpi in formazione. Ha fallito ed è stato demolito a causa della frattura del filo nel servizio successivo. I dettagli sono mostrati nella Figura 2-2.

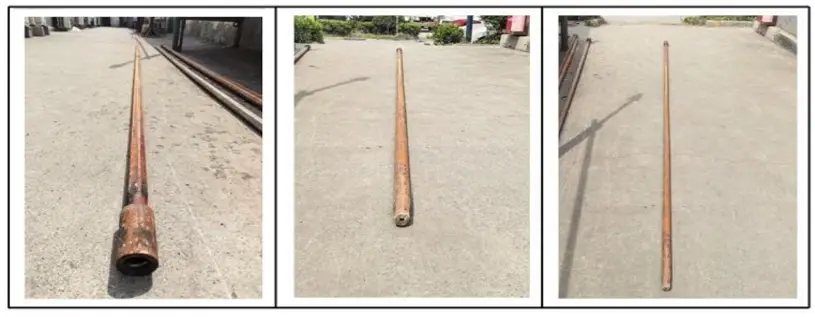

2-2 Immagine dell'asta di perforazione Pulanka n.2

Risultato del test dell'asta di perforazione PULANKA n.3

L'asta di perforazione n. 3 ha completato 12 cicli di brillamento con una metratura totale di perforazione di 2.736 metri, inclusi 3 colpi nella superficie mineraria e 9 colpi nella parete rocciosa di scarto. È stato demolito a causa della rottura del filo durante un'operazione successiva. I dettagli sono mostrati nella Figura 2-3.

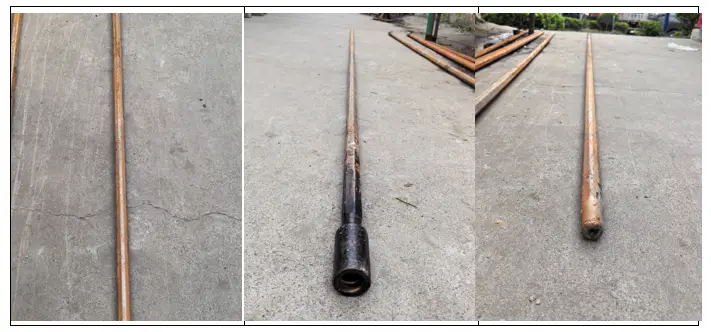

2-3 Immagine dell'asta di perforazione Pulanka n.3

Riepilogo del test comparativo

Sulla base dei dati dei test sul campo, in condizioni di lavoro regolari, la durata media delle aste di perforazione Pulanka è di oltre 600 metri più lunga rispetto ai marchi concorrenti. Questo segna il primo test comparativo dei prodotti Pulanka; Si prevede che le sue prestazioni misurate miglioreranno ulteriormente con l'applicazione stabile in loco in futuro.

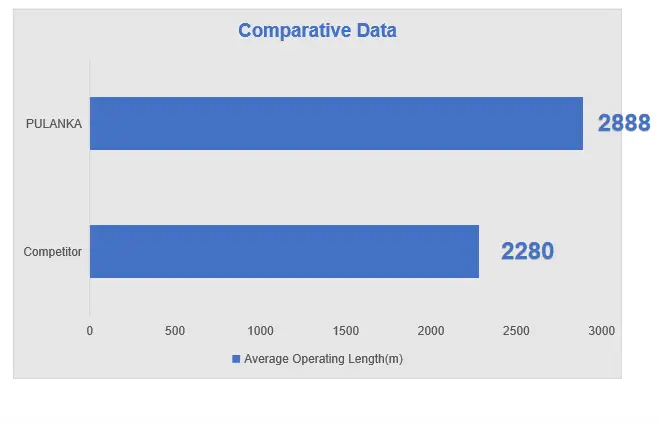

Confronto dei dati di prova delle aste di perforazione
